一．總體說明

　　華陽連續熱彎爐共有三種操作模式：自動模式、學習模式、手動模式。除三種操作模式及相關的畫面外另有配方操作、參數設置兩個與系統運行相關的界面。操作本系統之前必須登錄，本系統共有3個用戶，用戶名分別為1、2、3，登錄密碼可在參數設置中自由設定。登錄界面如下圖所示：

二．自動模式

1.選擇配方

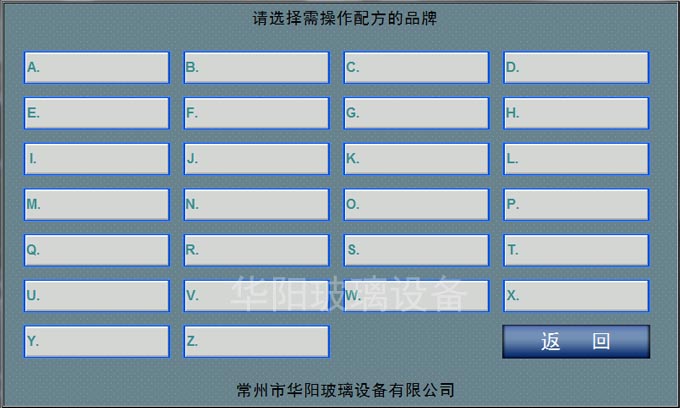

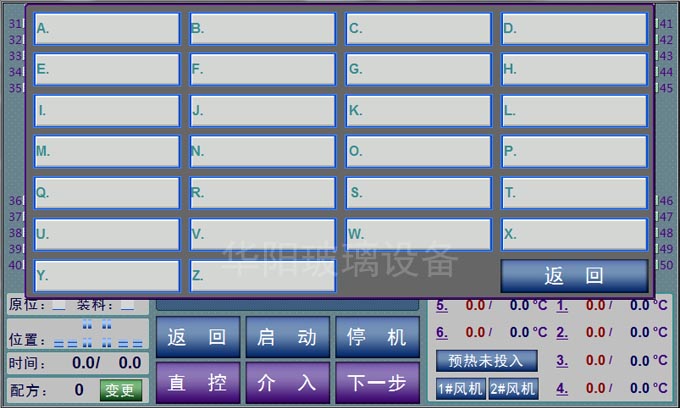

　　自動模式下，應首先根據當前工件車內的玻璃型號選擇相對應的工藝配方，選擇工藝配方的方法為點擊“配方”后的“變更”按鈕，將彈出品牌選擇對話框，如圖所示：

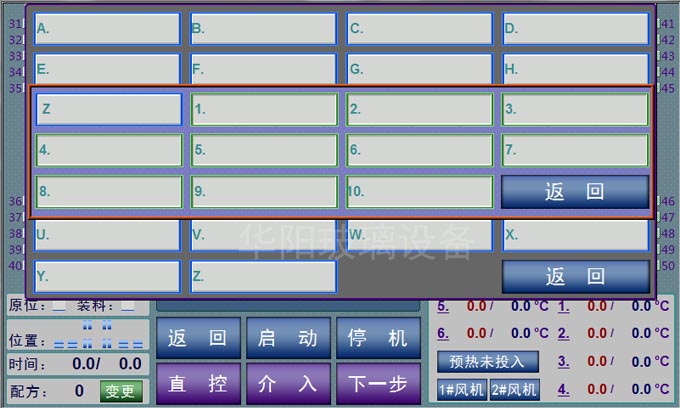

在此界面點擊相應的品牌，將彈出該品牌下的各種型號供選擇，如圖所示：

　　左上角顯示的為該品牌的編號及名稱，其下有1-10共10個型號，可根據需要自由選擇。選擇該型號時點擊對應的編號的名稱即可，配方內的數據將自動下載到控制器，同時關閉“品牌選擇”和“型號選擇”兩個界面。在配方下載過程中，自動運行界面將顯示“配方數據下載中……”，配方下載完成后該提示消失，如圖。在配方數據下載過程中，配方變更按鈕變?yōu)榛疑共僮鳎浞綌?shù)據下載完成后才可以下一次變成配方數據。

2.預熱溫度設定及風機投入選擇

　　預熱溫度控制和風機投入選擇為全局有效，在自動、手動、學習模式下均有預熱和風機的控制界面，如所示

　　帶下劃線的數字序號表示其代表的預熱區編號，1-6分別代表第1至第6預熱區。序號后斜線前的數字為當前溫度，斜線后的數字為設定溫度。將需要的預熱溫度輸入到設定溫度，并且按下“預熱未投入”按鈕，該按鈕將變?yōu)榫G色，同時標簽會變?yōu)?ldquo;預熱已投入”，此時，預熱區的加熱器將會根據當前溫度的值及其變化趨勢與設定溫度進行比較，需要加熱時將控制該預熱去加熱器加熱，同時該預熱區的序號文字將變成紅色。

　　在需要風機啟動時，點擊“1#風機”、“2#風機”按鈕，按鈕將會變成綠色，同時風機啟動。當需要關閉時再次點擊“1#風機”、“2#風機”按鈕，按鈕將變?yōu)樗{色，同時風機關閉。

3.自動運行

　　當工件平臺及工件車位于原始位置狀態時，按下啟動按鈕系統進入自動運行狀態，此時，在裝料位置裝料就緒指示燈將常亮，提示卸料裝料，裝料完成后應按下“準備就緒”按鈕提示操作臺裝料完成。裝料完成后前平臺將自動升到上軌道處，在提升過程中可再次按下“裝料就緒”按鈕取消裝料就緒狀態，前平臺將停止，待再次按下“裝料就緒”后繼續提升。

　　在前平臺卸料裝料的同時，成型室將根據選擇的工藝配方開始燒制玻璃，配方時間將顯示本次燒制的已用時間和本個配方的累計時間，當燒制時間等于或大于本次配方的累計時間時，信息窗口提示“燒制已完成……”，此時若前后平臺均已到位，可點擊“下一步”將預熱6區的工件車推入成型室同時把已燒制完成的工件車推出成型室。當預熱區的工件車推進到位后，進入下一次燒制，同時，前后平臺下降將燒制完成的玻璃推出連續熱彎爐。

　　在自動運行過程中，若配方數據與實際燒制玻璃成型度不匹配，可按下“介入”按鈕，當“介入”按鈕變?yōu)榧t色后，如圖：，將不從配方中讀取設定溫度值，可手動輸入各溫區的設定溫度，或點擊上下箭頭增減設定溫度。若介入仍不能滿足需求，可按下“直控”按鈕，當“直控”按鈕變?yōu)榧t色后，如圖：，可直接點擊爐絲將其打開或關閉。當目視玻璃燒紙完成后，點擊“下一步”按鈕，將預熱6區工件車推入成型室，同時將燒制完成的玻璃推出。

三．學習模式

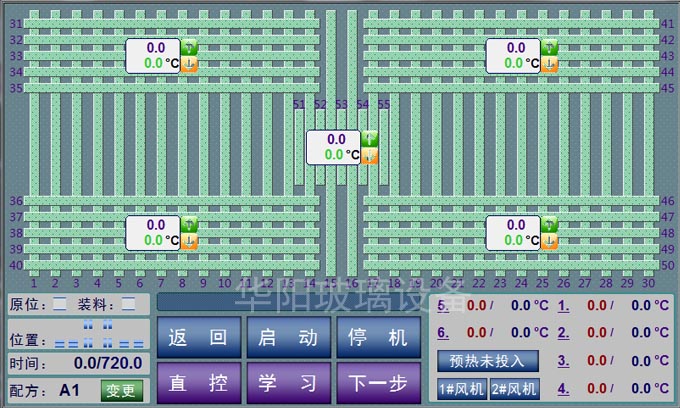

　　進入學習模式應首先選擇需要將本次學習的品牌和型號，選擇過程與自動運行中選擇配方類似，僅數據來源及傳輸方向的區別。學習模式操作界面如圖所示：

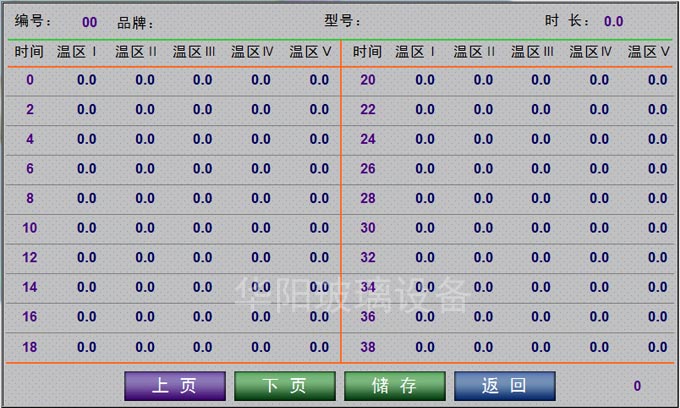

　　選擇好品牌和型號后，點擊“啟動”按鈕，系統進入自動運行狀態。此時，可輸入設定溫度值或點擊上下箭頭改變設定溫度，控制各溫區的實際溫度。當個溫區的溫度符合要求后，按下“學習”按鈕，按鈕將變?yōu)榧t色，如圖，表示進入學習狀態。學習狀態下，每2秒記錄一次各溫度的溫度。學習過程中按下“直控”按鈕可直接開關爐絲。當玻璃燒制完成或?qū)W習過程結束時，再次點擊學習按鈕，將會彈出本次學習的所有數據供操作者查看，如圖：

　　可通過上一頁、下一頁查看全部配方數據，若配方數據正常，則按“儲存”按鈕，配方數據將保存至選定的品牌和型號中，同時提示“配方數據上載中……”，如圖：

。若配方數據異常，則按“返回”放棄此數據。在點“儲存”、“返回”時，預熱6區的工件車將被推進成型區，進入下一次燒制過程。若點擊按鈕時前后平臺未就位，則需按“下一步”按鈕，將預熱6區的工件車推進成型室。

　　學習模式和自動模式中的“啟動”“停機”“下一步”為同一按鈕，在學習模式下，按下此按鈕與自動模式下按下此按鈕作用完全相同。學習模式時若未按下“學習”按鈕，則等同于自動模式。在自動運行過程中，學習模式可自動模式可隨時自由切換。

四．配方操作

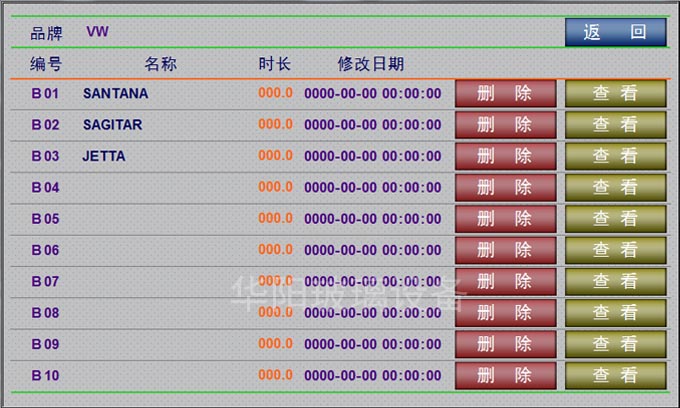

　　用戶在登陸后可進入配方操作界面，共26個品牌，每個品牌下有10個型號。每個品牌和型號均可設定名稱，每個配方記錄了本配方的累計時長和修改時間。如果所示：

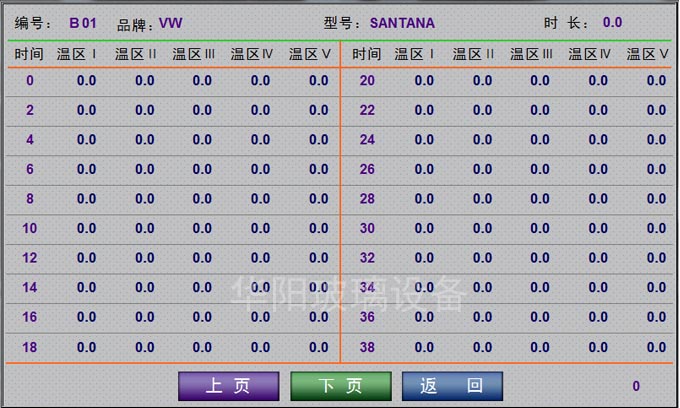

點擊“查看”按鈕，將跳轉至配方數據頁面，利用“上頁”、“下頁”翻頁可查看配方內的全部數據，并可對數據進行修改，修改時配方修改日期將變更為當前日期。如圖所示：

當確定某配方不再使用時，可長按刪除按鈕3秒，然后松開，該配方內的所有數據將被刪除。（不可恢復，謹慎使用。）

五．手動操作

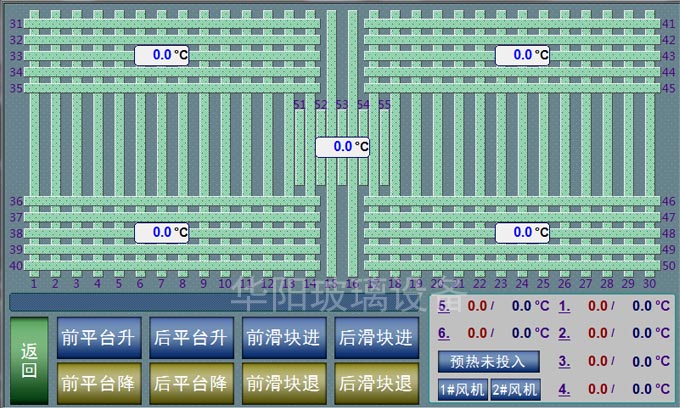

當系統不處于自動運行狀態時，可進行手動操作，手動操作界面如下圖所示：

　　平臺升降、滑塊進退均有冗余位置檢測傳感器，動作到位時兩個傳感器應同時感應到信號，此時對應按鈕的前后應各有一個傳感器標志閃爍，若只有一個閃爍表示另一個傳感器損壞或未檢測到信號，應及時檢修。
